GHS035系列高转速导电滑环
GHS035系列高转速导电滑环
  • · 外径35mm高速导电滑环,带法兰安装,最高转速12000RPM。
  • · 采用先进的贵金属簇刷式多点接触,在极低的摩擦力下保证接触可靠。
  • · 标准化产品,有库存
  • · 镀金环+合金刷(镀金)

典型应用:

高速导电滑环的应用领域很多,比如雷达系统、高速转台/海工设备、舰艇系统/医疗设备/反应釜、旋转灯箱、奶制品生产设备、直升机、绕线机、坦克、智能动态玩具、水平镀铜生产线、游乐设施、路桥机械、机械手臂、旋转舞台、单晶炉、 手术灯、智能家电、圆形针织机、航空设备/热滚轮、旋转摄像机、雷达通讯设备、管内摄像机、盾构机、食品机械、加热转轴等;

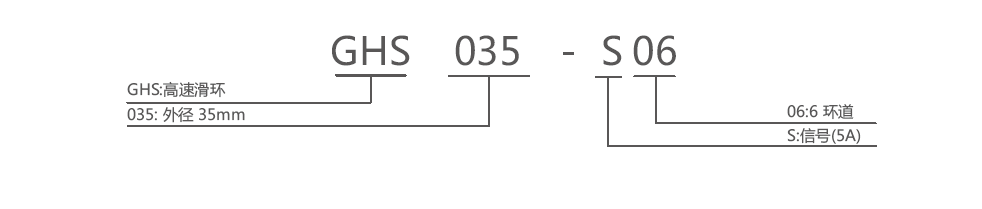

型号订购说明:


技术规格参数
机械技术指标电气技术指标
参数数值参数数值
工作寿命3亿转功率信号
额定转速12000RPM额定电压0~240VAC/VDC0~240VAC/VDC
工作温度-30℃~80℃绝缘电阻≥500MΩ/500VDC≥500MΩ/500VDC
工作湿度0~85% RH导线规格AWG22#镀银铁氟龙AWG22#镀银铁氟龙
接触材料贵金属导线长度标准长度300mm(可据要求调整)
壳体材料铝合金绝缘强度500VAC@50Hz,60s
转动扭矩0.05N.m;+0.02N.m/6路动态电阻变化值<0.03Ω
防护等级IP51



GHS035系列高速滑环选型表
型号信号或5A长度 L(mm)
GHS035-s06631.2
GHS035-s121245
GHS035-s181858.8
GHS035-s242472.6

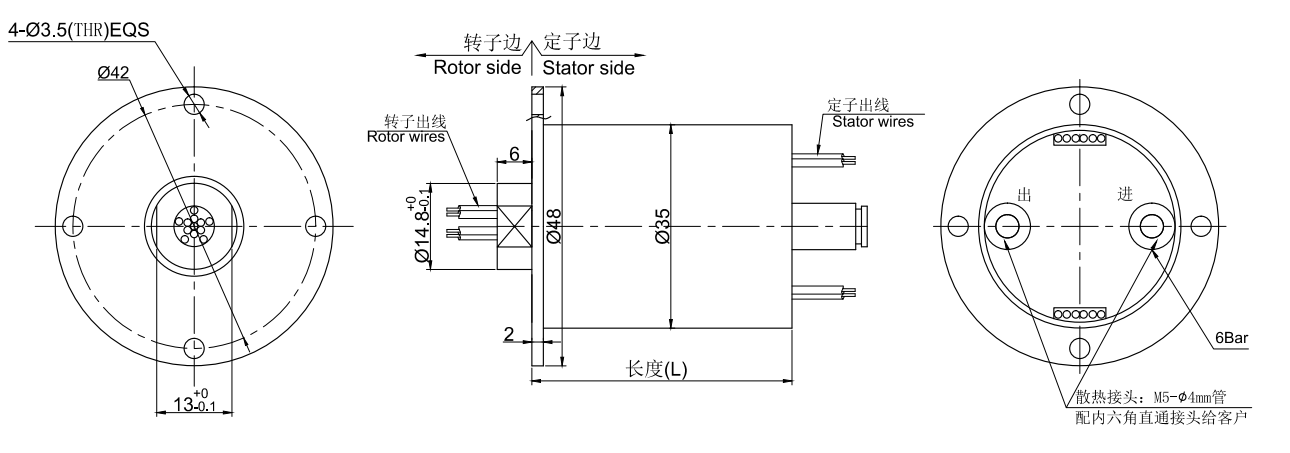

标准图纸
