旋转接头形式选用及选型步骤

发布日期:2022-06-11

  旋转接头的工作原理是很多客户感兴趣的问题,工作原理因旋转接头的规格型号而异,在使用旋转接头之前,需要了解更多关于旋转接头的知识,这样,我们就更容易设计了,根据其流通方式的文字形状,直观地说明旋转接头的动作原理,那么,下面一起了解下旋转接头形式选用及选型步骤吧!

  1 .单通道

  在滚筒的两端各安装1台旋转接头,流体从一端进入,从另一端排出,因此不需要内管装置。

  2 .双通道-固定式内管

  滚轮一端安装旋转接头,同时该端具有流体进入和排出的功能。 这种类型的滚子需要一半以上的高度,才能在旋转接头上配置水平的内管,使液体从内管流入,液体从滚子和内管的间隙流出。 这种类型多适用于水、热油系统。

  2 .双通道-固定式虹吸

  要在滚轮的一侧组装旋转接头,必须配置固定在旋转接头上的弯头。 弯管的斜口必须与滚轮的底部对齐,以吸收冷凝水。 这种类型用于蒸汽系统。

  2 .双通道-固定式虹吸

  该型将内管与滚筒内部的流体通孔紧密连接,避免流体倒流影响滚筒升温效率,使内管与滚筒同步运行。 这种类型可以有效地提高轧辊内流体的换热率。 这种类型多用于水、热油系统。 缺点

  旋转接头选型步骤

  1)首先,根据与旋转接头连接的设备的结构,决定使用旋转接头的类型。 如果设备的结构决定输入介质和输出介质在设备的同一侧实现,则需要选择回路型旋转接头。 如果设备的结构决定输入介质和输出介质分别在设备两侧实现,则必须选择单向旋转接头。

  2)需要同时输送多种介质或将介质送出多个位置时,请考虑使用多通道类型的旋转接头。

  3)根据所需的输入输出介质流量选择旋转接头的口径。

  4)根据介质压力和设备转速,选择具备相应性能的旋转接头。

  5)请不要忘记,根据设备与旋转接头的连接结构形式确定法兰式或螺纹连接以及内管旋转式或固定式连接,同时选择螺纹连接的旋转接头时,需要明确设备的旋转方向。

  6)客户不便自行选择旋转接头类型时,本公司负责提供以下相关参数进行选型。

  ①设备与旋转接头连接的结构形式及相关尺寸

  ②设备旋转转速及方向

  ③介质名称及其温度、压力

  ④提供贵司辊子图面做参考

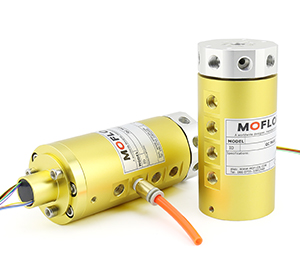

  为了提高用户对旋转接头结构形式选择的兴趣,这里热心进行宣传活动,默孚龙科技提供多种结构形式的旋转接头,用户可以选择,同时也接受特殊产品的定制,如果对设计选型有疑问,随时江南注册网(中国区)首页!
