滑环的工作原理是怎样的

滑环，就是负责为旋转体连通、输送能源与信号的电气部件。根据传输介质来区分，滑环分为电滑环、流体滑环、光滑环，也可通俗的统称为“旋转连通”或“旋通”。滑环通常安装在设备的旋转中心，主要由旋转与静止两大部分组成。旋转部分连接设备的旋转结构并随之旋转运动，称为“转子”，静止部分连接设备的固定结构的能源，称为“定子”。

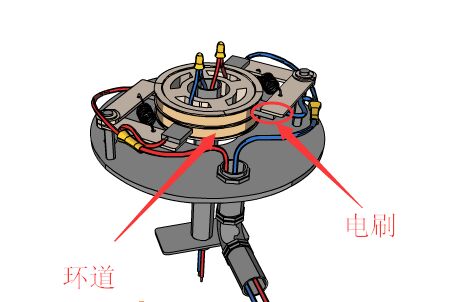

滑环的工作原理图







滑环可用于任何360°旋转连续传输电源和数据信号的机电系统领域，常被称为导电滑环、电刷、转接器、集电环、集电器、旋转关节、集流环、回流环、换向器等，其原理是实现两个相对转动机构的电流、数据信号或图像及动力传输的精密传输装置。常被使用于360°无限制的连续旋转，要求从固定位置到旋转位置传送电信号、数据信号的领域。



其结构主要是由弹性材料(电刷)、滑动触点表面材料（导电环、精密小钢轴承、绝缘塑胶材料、树脂粘合材料组成。电刷采用贵金属合金材料，成"II"形与导电环的"V" “凹”形槽对称双接触，利用电刷的弹性压力与导电环环槽滑动接触来传输信号及电流。是各行业机电设备的关键器件，如精密旋转台、线缆设备、风力发电、单晶炉、灌装及包装机械、自动旋转门等。



默孚龙生产的滑环的独特优势：

1.360°流畅无限制旋转完全满足图像、电流、信号及数据传输.

2.采用贵金属丝材料；耐磨保证超长工作寿命—亿转，免维护.

3.应用纤刷技术；金对金多点接触保证信号、电流、数据稳定.

3.结构紧凑无干扰、高性能、低力矩、低噪音、运转平滑可靠.

4.产品系列完整，按客户需求定制所需要的产品，高端的质量，优质的服务.
